Innanzitutto, cicloide riduttore, è la struttura di una nuova applicazione del principio di trasmissione meccanismo di riduzione, l'uso di oscillazione dell'ago denti ingranamento, design avanzato. Il riduttore può essere ampiamente usato in vari meccanismo riduttore meccanico.
In secondo luogo, il principio strutturale.
Gearing cicloide completo può essere diviso in tre parti: una parte di input, rallentare e parte in uscita.
L'albero di ingresso con una dislocazione di 180 ° doppio eccentrico, il manicotto eccentrica è dotata di due cuscinetti a rulli, che costituiscono le organizzazioni H, il foro centrale è due cicloide manicotto eccentrico cuscinetto fiocco canalizzazione e ingranato dall'ingranaggio perno cicloide e un gruppo dell'anello accordo attrezzi ago, una combinazione di piccoli denti differenza nella scatola ingranaggi ingranamento, (per ridurre l'attrito in un piccolo rapporto di trasmissione, l'ago con i denti aghi gruppi di ingranaggi).
Quando l'albero di ingresso con eccentrica ruotare una rotonda, a causa delle caratteristiche del profilo denti dente cicloidale aghi e quindi limitando il soggetto, motion cicloide sono diventati un movimento planare sia rotazione e rivoluzione, quando l'albero di ingresso corotates un giro, l'eccentrico ruota anche un giro, rotazione della ruota cicloide differenza un dente con conseguente rallentamento nella direzione opposta, poi con meccanismo di uscita W, la rotazione a bassa velocità del movimento cicloide attraverso il perno, trasmessa all'albero di uscita, ottenendo una velocità di uscita inferiore.
In terzo luogo, le caratteristiche.
1 rapporto di trasmissione Grande sconto: Il rapporto di trasmissione della prima riduzione è 1/6 ~ 1/87, e solleva ad 1/99 ~ 1/7569 quando doppia riduzione; è possibile utilizzare più combinazioni a seconda delle necessità.
2. trasmissione efficiente: A causa della impegno con un impegno di rotolamento, l'efficienza media è fino al 90%.
3. Costruzione compatta e di piccole dimensioni: la macchina utilizza non solo il principio della trasmissione planetaria che albero di ingresso e l'albero di uscita sono sullo stesso asse, ma anche direttamente associato con il motore che è unica.
4. colpa Pochi, lunga vita: La principale unità di assemblaggio meshing trasmissione di questa macchina utilizza acciai cuscinetti a sfera, che è buone proprietà meccaniche, resistenza all'usura e forte; coppia con attrito volvente, ha basse perdite per attrito.
5. Funzionamento regolare e affidabile: la macchina è più processo di trasmissione di meshing, funzionare senza problemi con basso rumore.
6. ragionevole struttura di progettazione: Semplice installazione e la rimozione, facilità di manutenzione.
7. La macchina ha una forte capacità di sovraccarico, resistenza agli urti, basso momento di inerzia per avviamento frequenti e occasioni di retromarcia.
8. La macchina utilizza un grasso speciale, adatta alle temperature da -50 ° a 80 °

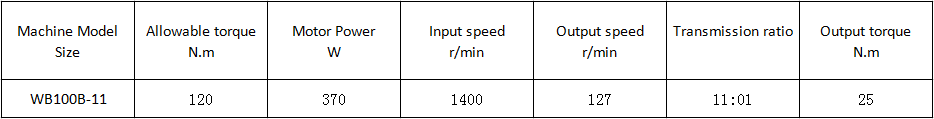

In quarto luogo, l'indice di performance:
Quinto, uso e di installazione
1. Il sistema di ingranaggi consente l'utilizzo di lavoro continuo e frequenti occasioni di partenza, consentendo direzione positiva e inversa; gli alberi di entrata e di uscita ruotano in direzioni opposte.
2. L'ingranaggio può essere installato in qualsiasi angolazione da usare.
3. L'albero di uscita non può sopportare grandi forze radiali e assiali, quando ci sono grandi forze radiali e assiali di occasioni, si dovrebbero adottare misure adeguate per lo scarico.
4. Direct Connect motoriduttore deve essere rigorosamente in conformità con l'isolamento del motore entro l'ambito di protezione da utilizzare, e dovrebbe essere ben fondata, temperatura ambiente da -50 ° a 80 °.
5. Nella puleggia uscita riduttore connettore montato, non consentono l'uso diretto del martello, vite dell'albero deve utilizzare una vite e la piastra di spinta, per evitare danni al motoriduttore e l'ingranaggio.
6. Quando donging flangia riduttore fermare l'installazione di posizionamento, foro dell'albero e connettori coassiali e verticalità rubinetto dovrebbe essere all'interno della gamma consentita.
sesto Note
Il sistema di rotazione del motore della macchina riduttore dotato di un sito di fan mano, con uno swing a caso dedicato, altalena necessario per utilizzare il funzionamento manuale, è necessario prima chiudere spento per garantire la sicurezza!
